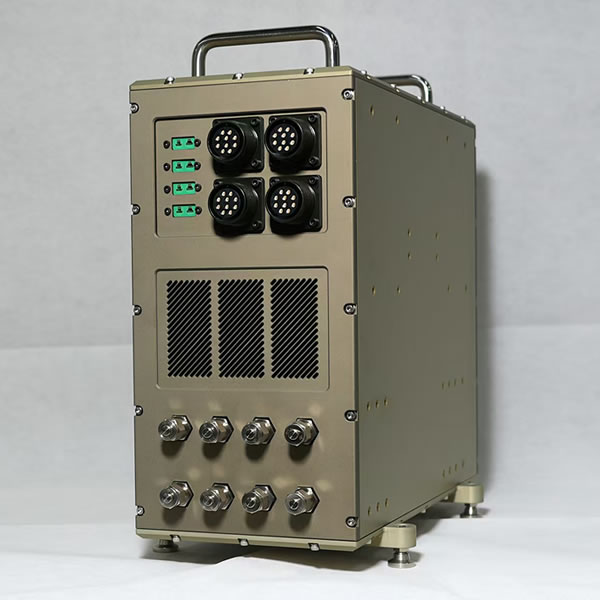

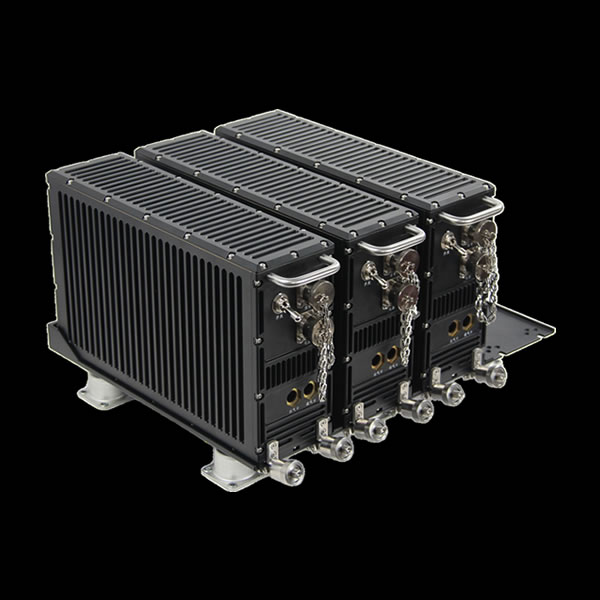

灭火剂浓度分析仪

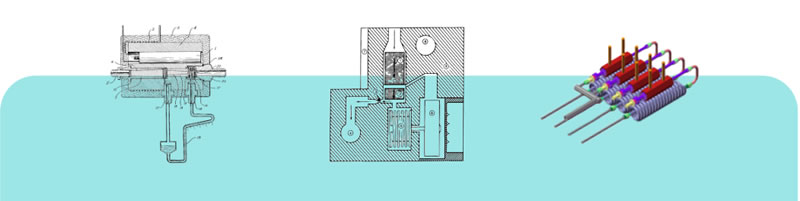

高精度差压-浓度模块设计

突破高精度浓度测量技术，气体灭火剂测量精度0-20%范围内从0.25%提升至0.2%以内，0-100%范围内从2%提升至1%以内

核心优势

1、环境适应性

高环境适应性配置分析仪能够满足国军标、航标所要求的振动、冲击、高低温和电磁环境性能要求

2、通道性能多元配置

多通道同步性、响应速度指标优异，可以根据使用需求配置各通道的性能参数

3、体积小巧，安装灵活

结构紧凑型设计，有效适应飞机、舰船、电力等受限空间的布设需求，可根据应用场景配置安装方式

4、适应多种灭火剂

三氟溴甲烷、五氟乙烷、二氧化碳、七氟丙烷、全氟己酮、三氟溴代丙烯等多种灭火剂的浓度测量

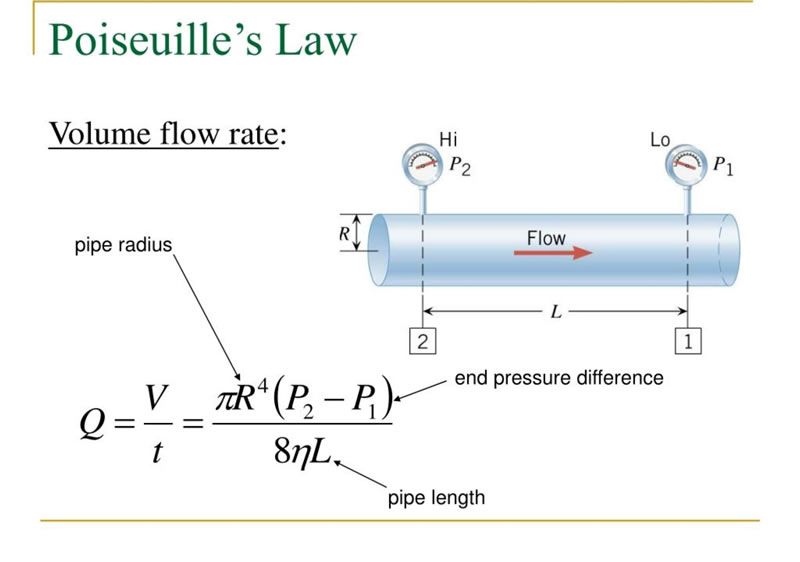

泊肃叶定律（Poiseuille Law）描述了在层流条件下，流体通过细长圆管时的压降与流量之间的关系。在气体灭火剂浓度分析仪中，利用该原理构建了差压测量模型：当灭火剂气体以层流状态通过毛细管束等流阻元件时，由于气体黏性作用，会在管道两端产生稳定的压差，该压差与流体的体积流量成正比。通过测量该差压值，并结合已知几何参数和气体物性，可以反推气体的浓度。

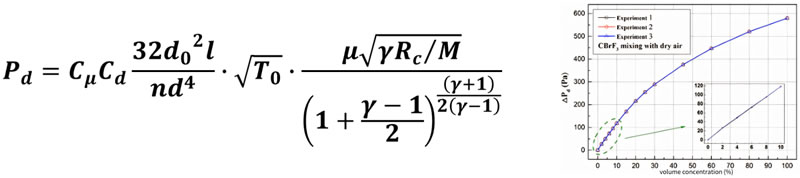

差压和气体参数关系

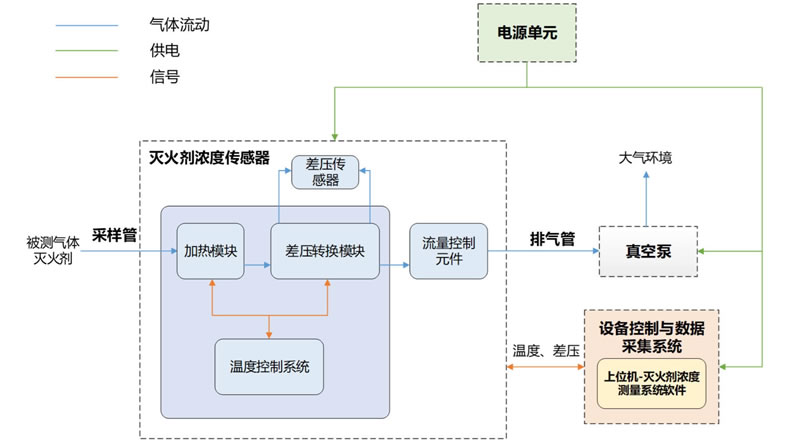

系统组成

气体灭火剂浓度分析仪采用模块化设计，由电源、真空泵、灭火剂浓度传感器、采样/排气管、设备控制与数据采集系统及灭火剂浓度测量软件组成。

1、新型灭火剂研发

测量新型灭火剂空间浓度分布，研究灭火剂灭火浓度、分布扩散特性

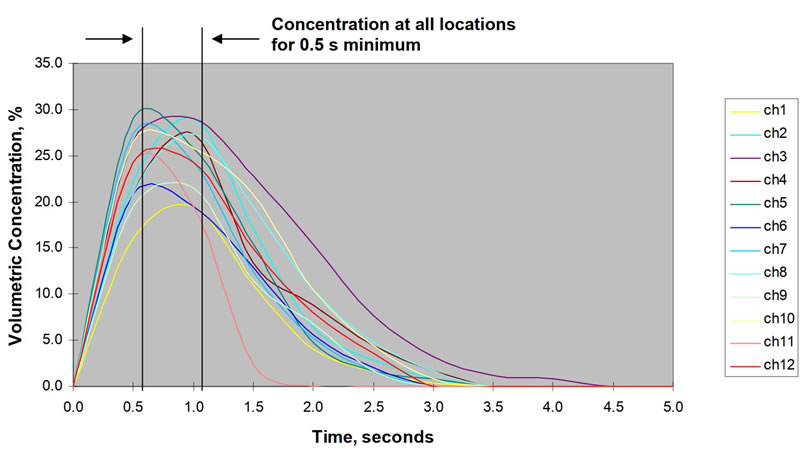

2、保护空间内灭火剂浓度测试

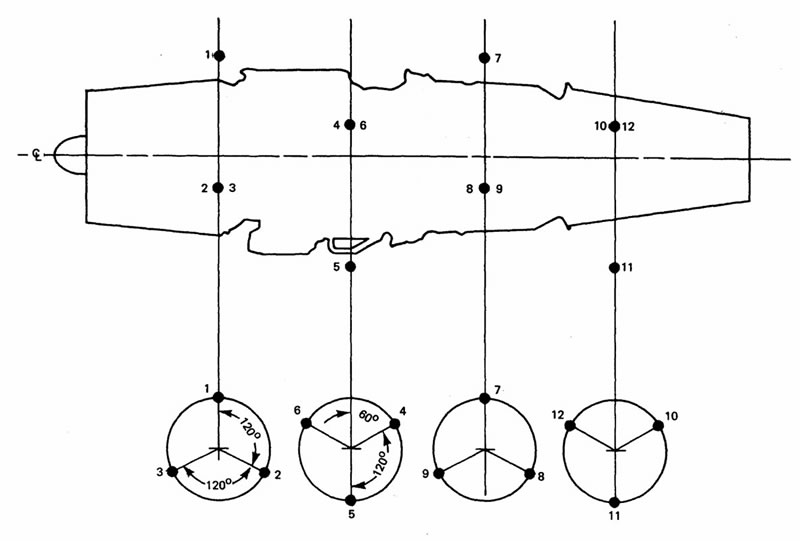

测量飞机发动机舱、电池舱、危险品储存库等保护空间内的灭火剂浓度，验证是否达到设计保护水平

3、灭火抑爆系统研发

测量灭火、抑爆系统喷射灭火剂后空间的浓度分布，优化灭火剂用量和喷嘴布置，支撑灭火系统研发

在洁净高效灭火技术开发的背景下，研发团队突破高精度差压浓度传感器、矩阵温度调控、复杂环境适应性设计，为灭火剂和灭火系统研发应用单位、科研院所及大专院校用户提供灭火剂浓度测量解决方案。

浓度测量性能

a) 测试范围：实现灭火剂体积浓度0～100%范围测量；

b) 灭火剂体积浓度数据测试精度：0≤实际被测气体浓度≤20%，绝对误差：±0.2%；20%＜实际被测气体浓度≤100%，绝对误差：±1%；

c) 兼容多种灭火剂：三氟溴甲烷、五氟乙烷、二氧化碳、七氟丙烷、全氟己酮、三氟溴代丙烯、三氟碘甲烷等灭火剂

d) 多通道之间时间同步性优于100ms

配置性能

a) 测试通道数：1-16个，可根据实验需要配置；

b) 采集的实验数据可包括各通道灭火剂浓度、进气口温度、流量数据、进气口压力数据；

c) 对灭火剂浓度分析仪的各通道进行精度、时间同步性标定和校准；

d) 软件能够实时显示测量结果，自动存储测量结果和系统运行状态信息数据，可根据用户需求定制软件功能。

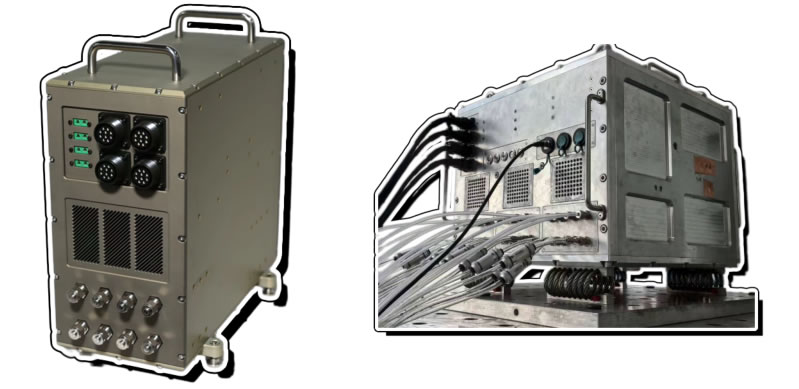

分析仪通过特殊环境适应性试验

a) 符合《军用装备实验室环境试验方法 第16部分:振动试验》（GJB150.16A-2009）相关要求；

b) 符合《军用装备实验室环境试验方法 第18部分:冲击试验》（GJB150.18A-2009）相关要求；

c) 符合《电子产品环境应力筛选方法》（GJB 1032-2020）相关环境应力要求；

d) 符合《军用设备和分系统电磁发射和敏感度要求与测量》（GJB151B-2013）中的：CE102、CS101、CS106、CS114、CS115、CS116、RE102、RS103相关要求
